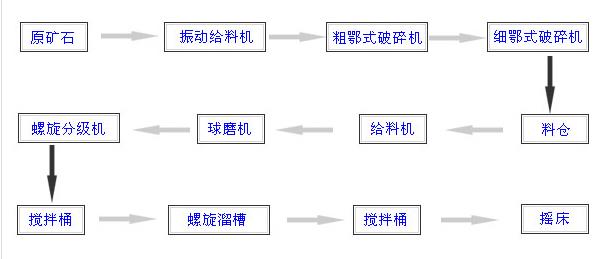

（各個設備之間用輸送機、提升機連接）
此工藝流程僅供參考，最終選礦工藝應根據礦石特點，經由供、需雙方研究、商討后才能確定。
    重力選礦是按礦物密度差分選礦石的方法，在當代選礦方法中占有重要地位。重選也是一種比較經濟的選礦工藝。在鎢、錫礦石選礦、黑色金屬礦石選礦中占據重要的作用。
    重選工藝的主要工藝流程類型為：分級、跳汰、搖床和螺旋溜槽。
    重選工藝流程方面采用（1）貧、富分選，（2）粗、細分選，(3)砂、泥分選，防止過磨(磨前拋棄尾礦或選出精礦)等較為合理的重選流程，以及采用磁、重、浮等各種聯合流程；在機械化方面，采用重介質方法代替了手選，采用機械選礦設備代替人工淘洗等作業；
    在重選設備方面，研制了重介質（1）振動溜槽、（2）重介質毖流器、（3）梯形跳汰機、（4）復振跳汰機，（5）螺旋選礦機、（6）螺旋溜槽、（7）離心選礦機(7)離心搖床等。而在這些選礦設備中有些則是我國創制的，例如離心選礦機和離心搖床。
重選工藝－重力選礦的特點：
    1、重力選礦設備制造簡單，設備穩定性好，操作方便，成本低廉。技術也相對成熟。
    2、在選礦生產中不耗用貴重的藥劑，排出的尾礦對于環境污染小。
    3、丟棄塊狀圍巖和粗粒尾礦，選別嵌布粒度較粗的弱磁性礦物；
    4、與其他選礦方法配合回收嵌布粒度較細的弱磁性礦物。
    5、在有礦物嵌布粒度較粗的情況下，重選可以得到較好的分選指標。可以生產出粗精礦或混合精礦，從而得到精礦。
    我國是個礦產資源十分豐富的國家，重力選礦工藝也得到了長足的發展，目前國內已建立起了一大批大、中型重力選礦廠，選礦工藝技術的研究也取得了很大的進步。重選法被推廣應用于處理鐵礦石，并在鉛、鋅、銻有色金屬礦山建立起重介質預選車間，另外重選法還在建材、化工，特別是煤炭工業中得到廣泛的應用，且已達到了世界先進水平。
